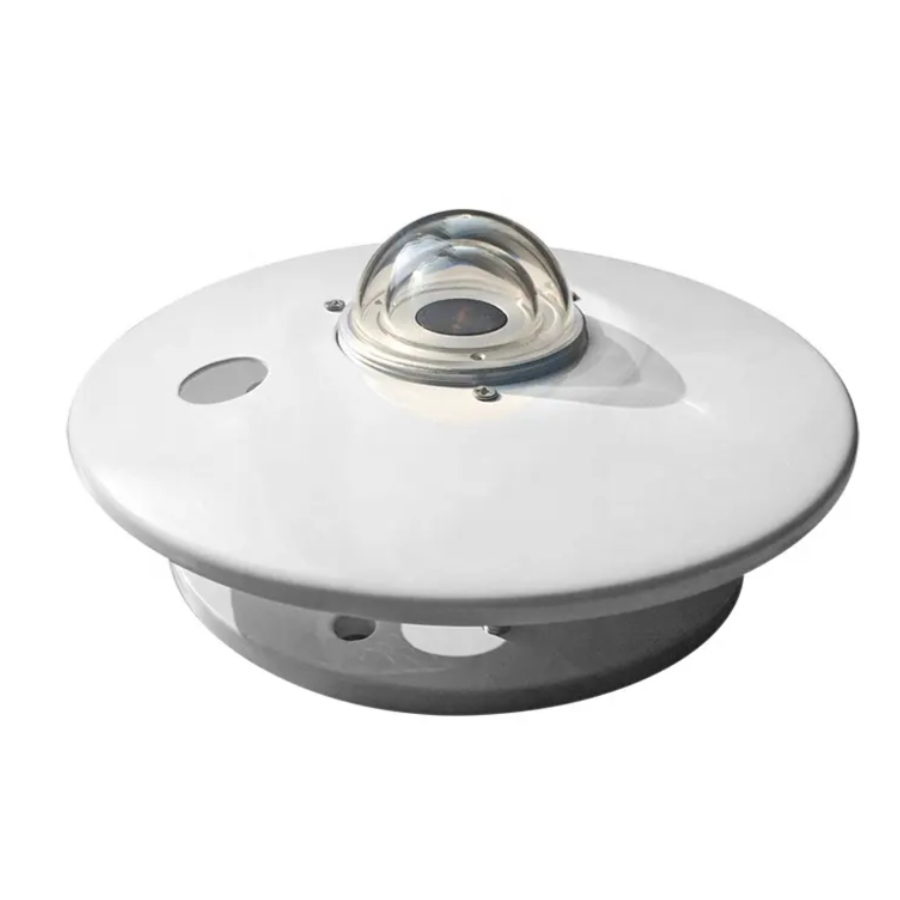

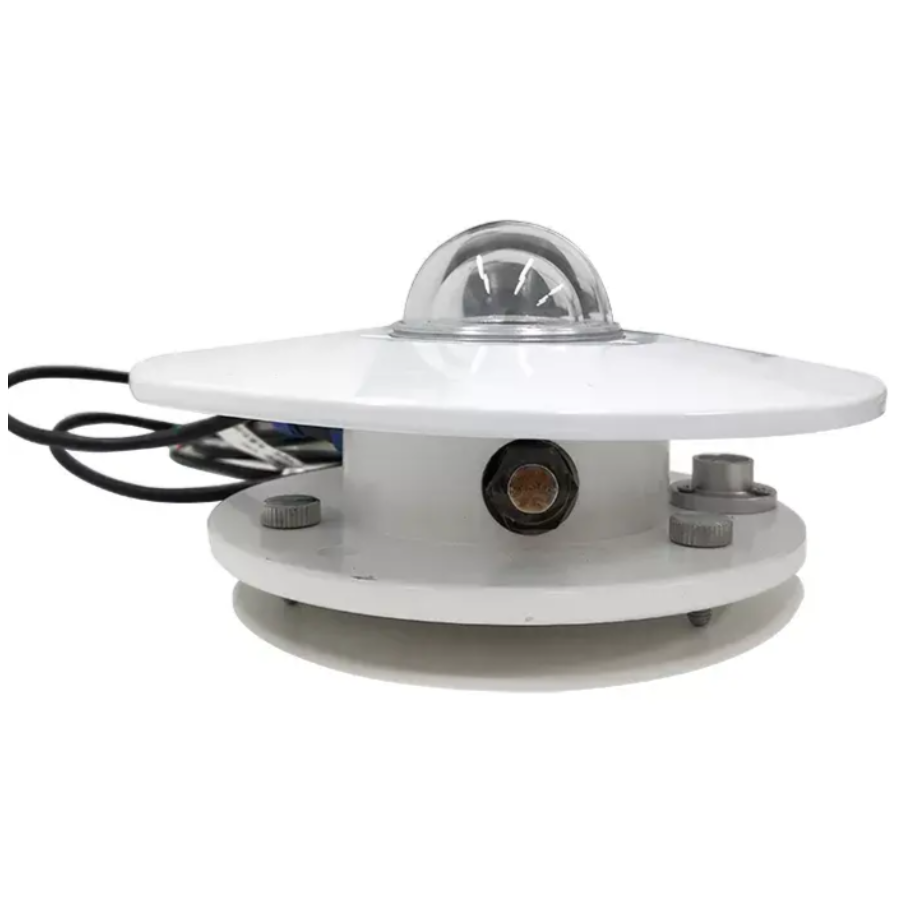

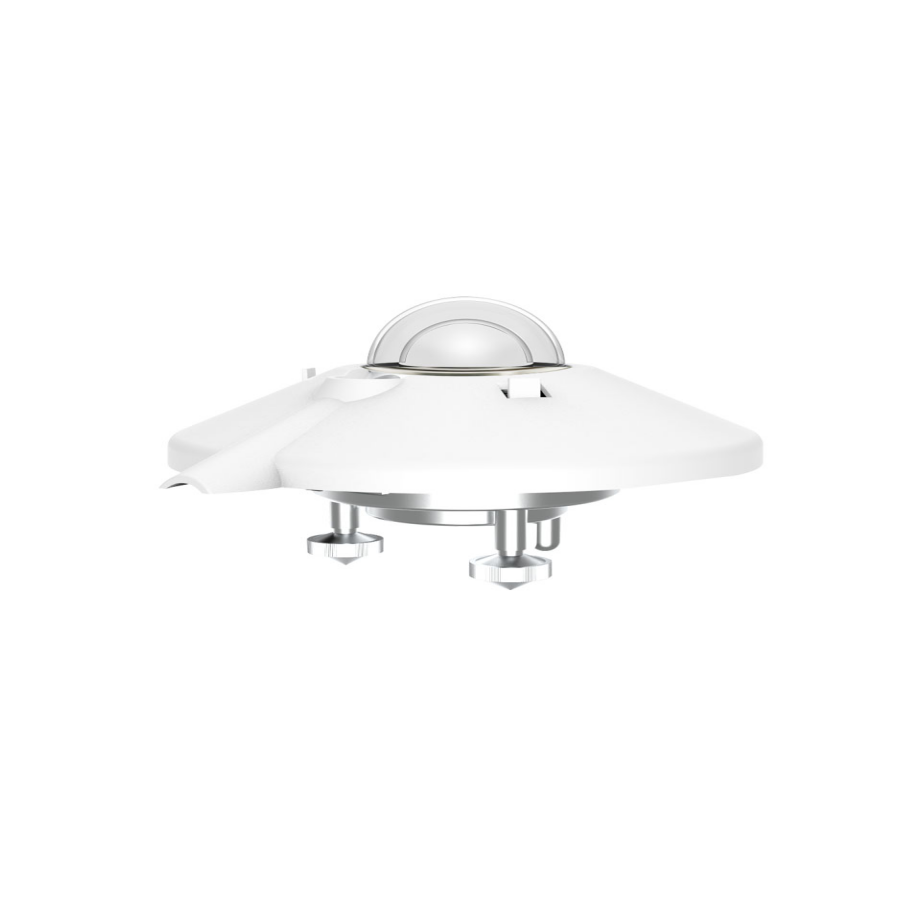

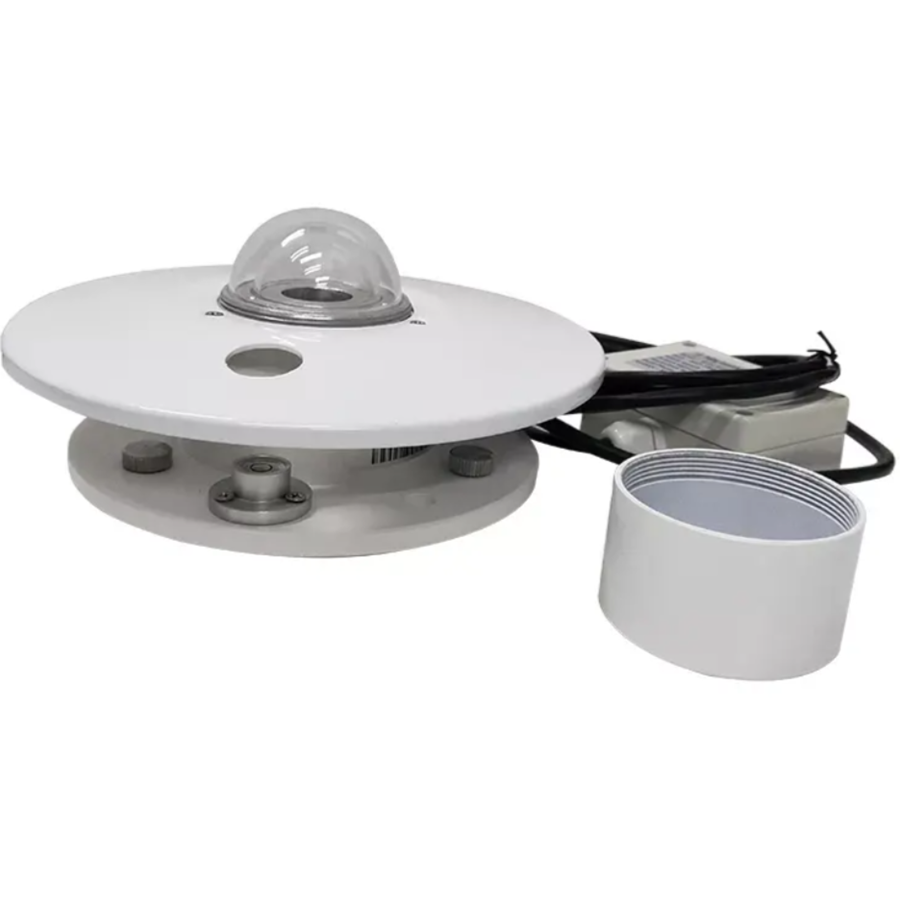

Czujnik promieniowania słonecznego (pyranometr) ML-TBQ

Czujnik całkowitego promieniowania ML-TBQ wykorzystuje zasadę czujnika piroelektrycznego i mierzy różne rodzaje promieniowania: całkowite promieniowanie słoneczne, promieniowanie odbite, promieniowanie rozproszone, promieniowanie podczerwone, światło widzialne, promieniowanie ultrafioletowe, promieniowanie długofalowe.
Rdzeń indukcyjnego elementu czujnika, wykorzystujący uzwojenie galwaniczne wielostykowego termopilu, jego powierzchnia jest pokryta czarną powłoką o wysokiej szybkości absorpcji. Złącze gorące znajduje się w korpusie, styki gorące i zimne generują moc termoelektryczną. W zakresie liniowym, proporcjonalnie do sygnału wyjściowego i natężenia promieniowania słonecznego.
Podwójne szkło ma na celu zmniejszenie wpływu promieniowania konwekcyjnego powietrza, wewnętrzna pokrywa ma na celu odcięcie promieniowania podczerwonego samej gondoli.

Parametry techniczne:
– Czułość: 7-14μV▪m2／W
– Zakres widmowy: 0,3-3μm
– Zakres pomiarowy: 0-2000W/m2
– Rozdzielczość: 1W/m2
– Dokładność: ±3%
– Czas reakcji: ≤35s(99%)
– Opór wewnętrzny: Około 250Ω
– Selektywność widmowa: ≤±10%
– Niestabilność: ≤±3%
– Reakcja na pochylenie: ≤±3%
– Błąd odpowiedzi azymutu: ≤±30 W/ m2
– Charakterystyka temperaturowa: ±8% (-40°C do +40°C)
– Nieliniowość: ≤3%
– Temperatura pracy i wilgotność: -40 do +50°C, wilgotność względna 0-100%
– Długość kabla: 2,5m lub dostosowane
– Zasilanie: 5VDC lub 9-30VDC
– Wyjście: RS485 Modbus/ASCII, RS232 Modbus/ASCII, 4-20mA, 0-20mA, 0-5V, 0-2,5V
